ПОСТРОЕНИЕ ИЗОБРАЖЕНИЙ ФИГУР ПО ЗАДАННОМУ НАПРАВЛЕНИЮ

В машиностроительном черчении часто необходимо строить изображения заданных предметов или их частей по заданному направлению, указанному обычно стрелкой.

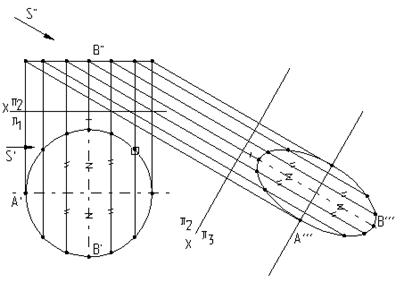

Пример 1. Построить изображение окружности по стрелке S.(рис.6.5).

Решение: Поскольку направление S параллельно фронтальной плоскости проекций, то новую плоскость проекций выбираем перпендикулярно направлению S`` и строим изображение этой фигуры на этой плоскости.

Рис.6.5

Пример 2.(рис.6.6). Построить изображение призмы по заданному направлению s общего положения в пространстве.

Решение: Перпендикулярно направлению s^” проводим ось проекций х₁, а перпендикулярно направлению s^’ - ось х₂. Построение нового изображения призмы показано на чертеже и дальнейших пояснений не требует.
