РЕШЕНИЕ МЕТРИЧЕСКИХ ЗАДАЧ В ОБЩЕМ ВИДЕ

Рассмотрим решение одной из метрических задач на примере, когда ее решение сводится к решению двух основных метрических задач.

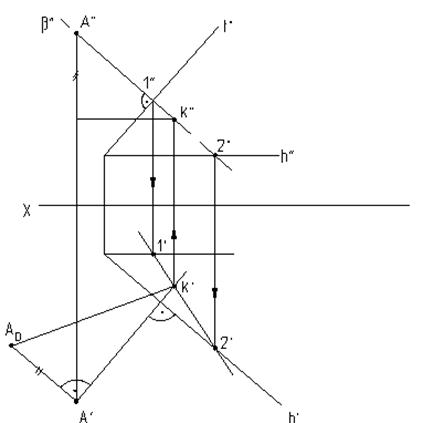

Пример (рис.8.1).Измерить расстояние от точки А до плоскости a(hÇf).

Рис.8.1

Решение:

1.Опустим из точки А перпендикуляр на плоскость a(hÇf) и найдем его основание - точку К.

2.Способом прямоугольного треугольника измерим истинную величину отрезка АК.

Задача решена |АК|=А₀K`.
